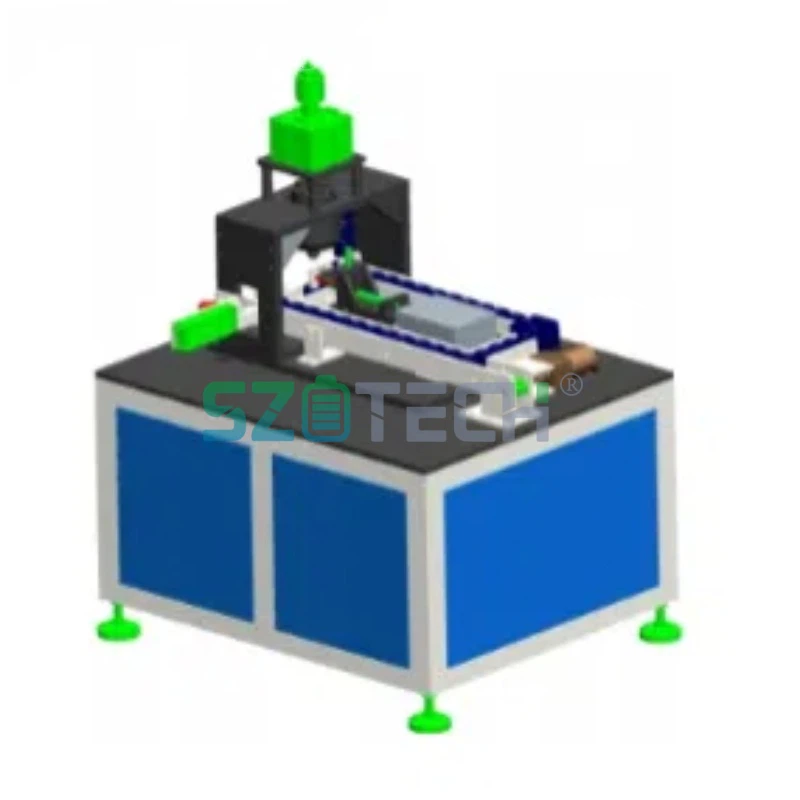

מכונת חריץ תאים גליליים

סקירת שירות

מכונה מודרנית לחריץ תאים גליליים אוטומטיים הם חלק בלתי נפרד מאבטחת האיכות. הם מתעלים מעבר להיווצרות מכנית בלבד על ידי הטמעת מערכות בדיקה מקיפות ב-תהליכים. חיישני לייזר או מצלמות ראייה ברזולוציה גבוהה- מודדים מיד את הממדים הקריטיים של החריץ-עומק, רוחב וקוטר חיצוני-לאחר מחזור העיצוב. נתונים אלה מושווים בזמן אמת- מול חלון הסובלנות שנקבע מראש. כל פחית עם חריץ-לא תואם נדחה אוטומטית מהקו. יתר על כן, המערכת רושמת באופן רציף את כל הנתונים הממדיים, ויוצרת רשומת עקיבות מלאה עבור כל תא. בקרת לולאה סגורה זו מונעת מפחיות פגומות לעבור לשלבי מילוי ואיטום יקרים, מגינה על התפוקה ומבטיחה בטיחות ועקביות של התא הסופיים.

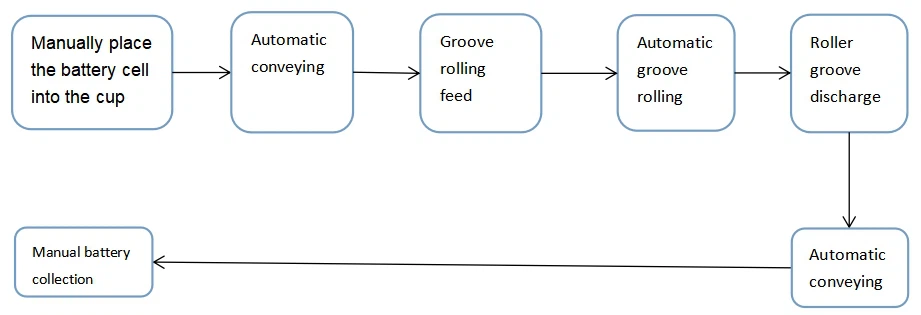

טכנולוגיה ותהליכים

פרמטרים בסיסיים

1. מתח מדורג: 220V 50Hz

2. הספק נקוב: 1.5 קילוואט

3. לחץ אוויר עבודה: 6kgf/cm2

4. מפרטים: 18650 / 21700/26700/32 700

5. מידות כוללות (אורך × רוחב × גובה): 1150 × 710 × 1 600 מ"מ (בכפוף למידות בפועל)

6. יציבות פעולת האתחול של הציוד גדולה מ-98%.

7. יעילות עבודה: 20 יח' לדקה

8. צבע ציוד: (ניתן להתאים אישית לפי דרישות הלקוח)

פרמטרים טכניים

מאפייני ביצועים

1. מכונה זו משתמשת בממשק תפעול מסך מגע, שקל לתפעול.

2. הכיריים מונעים על ידי מנוע במקום צילינדר מסורתי (לא מוגבל בלחץ אוויר).

4. למכונה מבנה אנכי, נוח לפריקה ואיסוף מוצרים, יש לו עקביות טובה ומתאימה לייצור אצווה

5. עומק החריץ ורוחב מותאם לפי מיקרומטר, עם דיוק גבוה והתאמה קלה

6. ניתן לכוון את הגובה הכולל של הסוללה ואת הגובה העליון במיקרומטר

7. (כיריים, ראש, זנב) מיקום שלוש-נקודות מדויק ומתכוונן מאוד

8. הראש העליון מאמץ עיצוב עדין-כיוונון כדי להקל על התאמת הגובה

מותגי חלקי חשמל וחלקים סטנדרטיים

1. PLC בקרה: מיצובישי שינג'י

2. מנוע ויסות מהירות: Zhongda

3. צילינדר: AirTac

4. שסתום סולנואיד: AirTac

5. חיישן: AirTac

6. מסך מגע: Kunlun Tongtai

7. מסילה מדריך ליניארי: טייוואן Hiwin

רשימת חלקי שחיקה וחלקי חילוף
